Solar Grid System @ TOYOTA Motor Manufacture Indonesia

Solar Grid Tie System 22.000Wp @ Toyota Motor Manufacture Indonesia - Karawang. Supported by SHARP PV and Schneider GT30 Grid Tie Inverter. Installer : JAVA SURYA TEHNIK

Pompa Air System Injeksi

Pompa Air INJEKSI adalah pompa air yang bekerja dengan memanfaatkan hukum pascal dimana tekanan udara dalam ruang tertutup akan mengarah ke segala arah. Karakter ini dimanfaatkan dengan cara mendesain system pompa sederhana sebagaimana terlihat digambar. Pompa Injeksi ini cocok untuk aplikasi pada sumur bor dan direkomendasikan untuk menggantikan system pompa diesel guna mengurangi beban biaya BBM. Berdasarkan hasil ujicoba dibeberapa lokasi di Nganjuk dan kediri system Pompa Injeksi ini mampu menekan konsumsi BBM sampai 40%. Systemnya sangat sederhana dengan komponen utama berupa: 1. Unit Pompa Angin (Kompresor) dengan kapasitas min 5 Bar 2. Pipa GIP (Pipa Air) ukuran 0,5 Inch 3. Valve (Kran) untuk angin (Sisi Inlet)1 unit 4. Valve (Kran) untuk air (Sisi Outlet) 1 unit Cara kerjanya adalah : Saat valve angi dibuka, maka tekanan udara akan masuk ke dalam pipa menuju dasar sumur. Setelah tenanan mencapai 5 Bar dan valve output dibuka maka air yang ada didasar sumur akan terdorong keatas dan keluar melalui valve output. Debit air yang dihasilkan dari system ini bisa mencapai 150lt/menit. Jika dikombinasikan dengan system Listrik Tenaga Surya, maka aplikasi system ini dipastikan akan sangat murah dan efisien.

Selamat mencoba

Pompa AIr Tenaga Surya

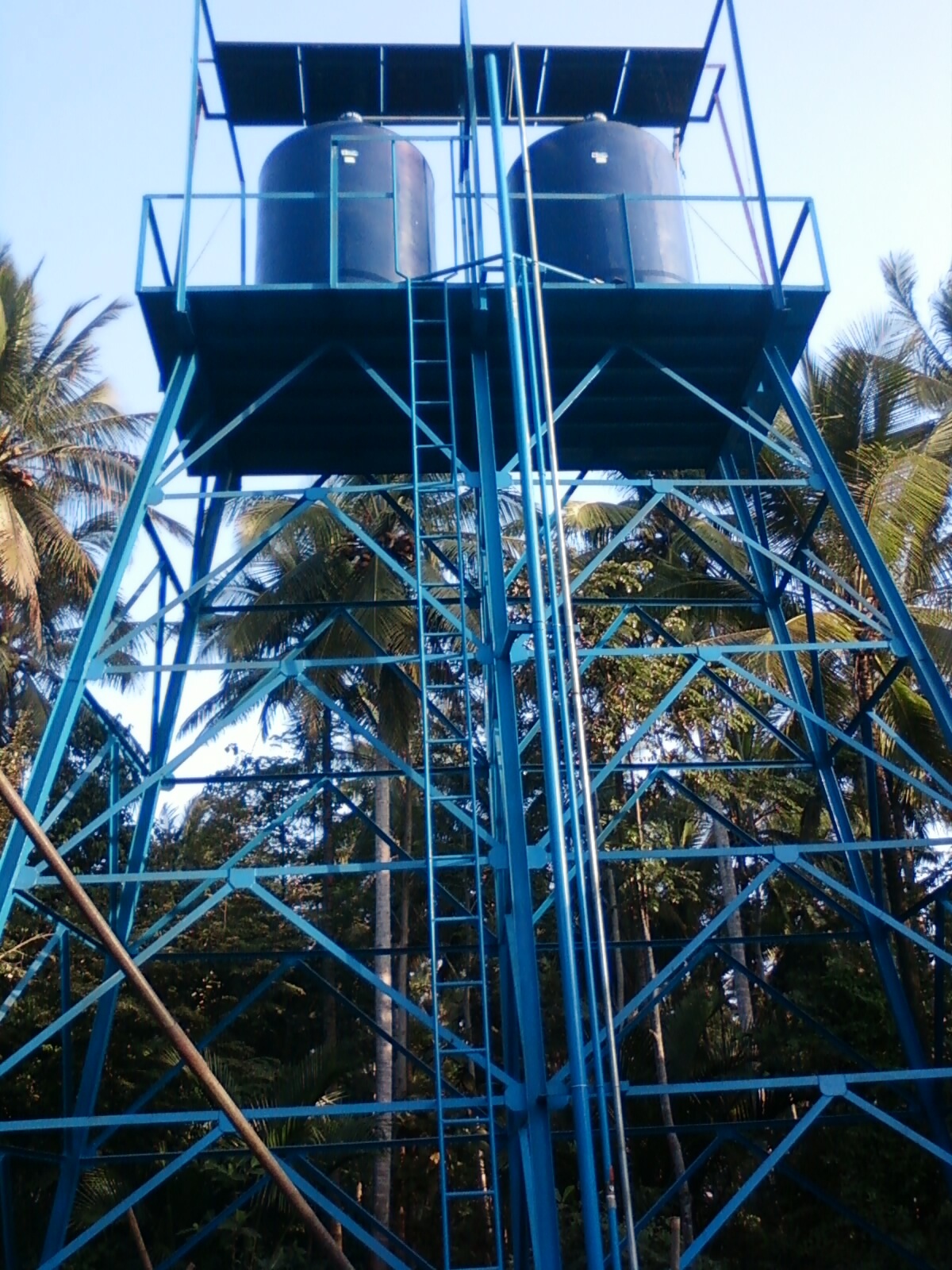

Instalasi Pompa Air Tenaga Surya di kampung Cikeusik - Pandeglang - Prov Banten Agustus 2012. Head Pumps : 15 Meter Debit : 25M3/Hari Panjang Pipa dari Sumber Air ke Reservoir : 100 Meter. Untuk teman2 yang membutuhkan bantuan desain engineering untuk system Pompa Air Tenaga Surya silahkan menghubungi kami. Perhitungan dan desain menggunakan software khusus dari LORENTZ GMbh Germany menjamin akurasi perencanaan. Data Primer yang dibutuhkan adalah: 1. Head Pump / Ketinggian pemompaan dari permukaan air ke target 2. Debit per hari dalam satuan M3/hari yang direncanakan 3. Panjang pipa dari sumber air ke Bak tampung (Reservoir). Jika ada kesulitan memperkirakan debit air maka dapat dipakai patokan sbb: Jumlah populasi yang akan dilayani x 50 Liter

Semoga Bermanfaat

POMPA IRIGASI PERTANIAN BERBASIS SOLAR CELL

2 Minggu penjalanan saya mengunjungi 3 Kab di NTT yang kebetulan berada di 3 pulau berbeda : Kab Sabu Raijua di P Sabu, Kab Rote Ndao di P Rote dan Kab Sumba Timur di P Sumba sangat menakjubkan. Ketiga daerah itu ternyata memiliki potensi luar biasa dibidang Pertanian, Peternakan dan Perikanan Laut. Kebetulan ini perjalanan saya yang ke sekian kali ke lokasi lokasi ini.

Berbeda dengan perjalanan saya di bulan september 2011 lalu yang berkesan SANGAT TANDUS, kali ini (Januari 2012) perjalanan saya ke 3 pulau itu disambut oleh warna hijau rumput di seluruh permukaan pulau, terasa indah pemandangan itu dari atas pesawat SUSI air yang membawa saya. Tampak beberapa koloni sapi dan kuda berlarian di padang rumput yang sangat luas.

Berita - berita tentang kekurangan air di tiga wilayah itu sama sekali tidak terbukti, karena nyatanya 3 Pulau itu memiliki sumber air yang luar biasa baik dari sisi debit maupun kualitas. Bahwa sumber2 air itu belum termanfaatkan secara maksimal, jawabnya memang Ya!!!. Artinya ini hanya masalah yang sangat sederhana dan mudah dipecahkan.

Mengapa kali ini rumput dan semak begitu subur ? karena ada air yang menyiramnya. Tanah di pulau2 ini masih sangat fresh,.... tidak butuh pupuk pabrik untuk menanam sorgum, jagung, kangkung dan lain.... asal ada air semua tanaman itu akan tumbuh segar. Lalu apa yang harus dilakukan ? Ya sediakan aja air untuk menyiram lahan lahan itu... BERES. Caranya ? Manfaatkan sumber sumber air yang ada, karena dilokasi lokasi tersebut ternyata meiliki sumber sumber air yang lebih dari cukup dan kirim menggunakan system transfer yang handal: SOLAR WATER PUMPS.

Mengapa SOLAR WATER PUMPS ?:

1. Cukup biaya 1 kali saat instalasi dan tidak dibutuhkan biaya operasional berupa pengadaan BBM dan tarif listrik. Model ini cocok untuk proyek2 pemerintah yang memang tidak menyediakan biaya operasional untuk pembelian BBM secara rutin. Kalau penyediaan BBM ini dibebankan pada pengguna air, maka seringkali iuran untuk pembelian BBM ini macet. Awalnya hanya 1 - 2 orang yang macet, tapi ini memicu pengguna lain utk tidak membayar.

2. SOLAR WATER PUMPS akan menjamin ketersediaan air lebih stabil, karena pompa ini akan memompa air lebih banyak saat musim kemarau dan memompa air lebih sedikit saat musim hujan. Dengan mekanisme kerja seperti ini, kebutuhan air untuk penyiraman tanaman lebih terjamin.

3. Wilayah NTT memiliki periode kemarau lebih panjang dibanding periode hujan.

Jika air tersedia, apapun bisa tumbuh di SABU, ROTE dan SUMBA. Wilayah ini akan menjadi pemasok utama produk ternak dan pertanian dimasa mendatang, jika tata distribusi air bisa disediakan. Tak perlu tergantung sapi import dari australi, New zeland dll. SEMOGA.

MENJUAL LISTRIK KE PLN ( Solar Grid Tie System )

Kalau selama ini kita selalu diposisikan sebagai konsumen dihadapan PLN, maka kini saatnya kita menjadi supplier listrik bagi PLN. Mungkinkah ? ya !!!! Teknologi Inverter pada systim Solar Cell Generator telah memungkinkan kita untuk menjual listrik yang kita produksi dari Solar Cell untuk dipasok ke jaringan PLN, Metering PLN yang biasanya berputar ke KANAN bisa kita putar KEKIRI ( Angka pada bacaan meter akan berhitung mundur / Count Down ) sesuai jumlah energy listrik yang dihasilkan oleh Solar Cell kita.

Grid Tie System adalah system Solar Cell Generator yang dapat bekerja secara paralel dengan listrik dari jaringan PLN untuk mensupply energy yang dibutuhkan di rumah / kantor / pabrik kita. System GRID TIE telah dirancang sinkron dengan system Listrik PLN sehingga tidak perlu kawatir akan terjadi konflik.

Berikut gambaran cara kerja Grid Tie Inverter Versus PLN:
System ini hanya dapat diaplikasikan untuk lokasi yang sudah dilayani oleh PLN. Dengan demikian kita memiliki 2 sumber energy untuk mensupply kebutuhan listrik di tempat kita yaitu dari PLN dan dari Solar Cell.

Contoh Aplikasi : Andaikan kita memiliki daya 1000 Watt dari PLN, dan kita memasang system Grid Tie Solar Cell sebesar 1000Watt, maka total daya yang kita miliki menjadi 2000Watt pada siang hari. system akan bekerja sbb:

1. Jika kita mengaktifkan beban di rumah kita sebesar 1000Watt pada siang hari maka seluruh kebutuhan energynya akan disupply dari Solar Cell, pada kondisi ini kita akan melihat bahwa Meter PLN akan berhenti (tidak berputar)

2. Jika kita mengaktifkan beban di rumah kita sebesar 1.500Watt pada siang hari, maka energy tersebut akan dipasok oleh Solar Cell sebesar 1000Watt dan sisanya akan dipasok oleh PLN sebesar 500Watt. Dalam kondisi ini energy dari PLN dibutuhkjan untuk menutup defisit daya yang dibutuhkan.

3. Jika kita mengaktifkan beban dirumah kita sebesar 500Watt pada siang hari, maka energy tersebut akan dipasok oleh Solar Cell sebesar 1000watt, disini kita lihat ada kjelebihan pasokan sebesar 500watt. Kemana kelebihan ini akan disalurkan? Kelebihan ini akan disalurkan keluar rumah kita menuju jaringan PLN. Akibatnya meter PLN akan berputar kekiri (Count Down). Ini adalah kondisi dimana kita sedang menjual kelebihan energy yang dihasilkan oleh Solar Cell kita kepada PLN.

4. Jika kita mematikan seluruh beban dirumah kita pada siang hari, maka produksi listriuk dari Solar Cell akan langsung disalurkan keluar rumah kita ke jaringan PLN, akibatnya meter PLN akan berputar ke kiri (Cont Down). Banyaknya energy yang bisa kita jual ke PLN dalam 1 hari jika seluruh beban dimatikan adalah 1000 x 4 = 4 Kwh karena dalam kasus ini kita menggunakan Solar Cell 1000Watt-peak. Jika kita menggunakan kapasitas lebih besar maka energy yang kita jual juga akan semakin besar, artinya meter PLN akan berputar kekiri lebih kencang.

Komponen utama Solar On Grid System meliputi : Panel Surya, Solar Grid Tie Inverter, Export Import Metering System. Anda tertarik dengan system ini? Silahkan hubungi kami.

POTENSI AIR DI PULAU SABU NTT

SYSTEM POMPA AIR TENAGA SURYA DGN JARINGAN IRIGASI SYSTEM TERTUTUP (PERPIPAAN)

Proyek Instalasi Solar Water Pumps di desa Lenupetu Kabupaten Rote Ndao NTT, meng-inspirasi saya untuk melakukan survey ke beberapa lokasi lain di sekitar pulau Rote. Salah satu hasil survey yang saya dapatkan adalah potensi Air yang sangat luar biasa di pulau SABU. Pulau SABU yang secara fisik didominasi oleh bebatuan dan karang ini ternyata adalah sebuah pulau yang pantas untuk mendapat perhatian lebih karena memiliki potensi yang strategis untuk pengembangan dan peningkatan taraf hidup masyarakat setempat, khususnya di sektor pertanian.

Beberapa Mata Air Alam yang ada di pulau SABU merupakan mata air alam yang tidak pernah kering pada musim kemarau, sehingga sangat berpotensi dijadikan sumber air irigasi untuk areal pertanian padi, pertanian hortikultura dan padang rumput (peternakan) di sekitar mata air. Multiplier effect yang dihasilkan akan sangat siknifikan dalam mengangkat perekonomian masyarakat di pulau SABU

Potensi yang bisa dikembangkan di daerah pulau SABU ini adalah:
1. Bidang Pertanian :
Lokasi di daerah seputar sumber air adalah tanah yang sangat subur, tetapi masyarakat hanya mengolah areal tersebut sebagai lahan pertanian pada musim hujan saja. Lahan pertanian lebih tinggi dari posisi sumber air sehingga air yang melimpah tidak bias dimanfaatkan secara maksimal.

2. Bidang Peternakan :
Untuk pengembangan Peternakan (Khususnya Sapi, Kambing dan Kuda), areal padang rumput yang tersedia sangat luas dan potensial. Dengan system pengairan yang baik, maka rumput di areal tersebut akan tumbuh dan menjadi makanan ternak yang melimpah.

(Catatan: Cara masyarakat dalam beternak sangat efisien karena ternak hanya dilepas saja di padang rumput, sehingga tidak ada biaya penyediaan pakan ternak seperti yang umumnya dilakukan di Jawa. Jika potensi ini kita dorong maka tidak mustahil P SABU akan menjadi salah satu sentra peternakan nasional ).

Hambatan utama yang dihadapi masyarakat setempat dalam pengembangan pertanian dan peternakan adalah masalah ketersediaan air.

Untuk memecahkan masalah ini maka bisa dilakukan dengan cara mengangkat air dari sumber air ke lokasi tertinggi, jika ini bisa dilakukan maka kita tinggal memikirkan distribusinya saja dengan mengandalkan system grafitasi.

Metode Pengangkatan Air:

Keterbatasan Energy Listrik dan keterbatasan BBM di P SABU menjadi pertimbangan utama dalam men-desain system pompa yang akan kita implementasikan, sampai saat ini PLN di P SABU masih menggunakan BBM sedangkan SPBU belum tersedia.
Penggunakaan Pompa dengan system Diesel memiliki faktor kesulitan sbb::
1. System Pompa Diesel membutuhkan BBM, Kendala yang muncul adalah : Supply BBM tidak sebaik di Pulau besar, karena belum tersedia SPBU.
2. Untuk system pompa yang berbasis komunitas, maka biaya operasional umumnya didapat dari iuran pengguna air, hal ini terbukti menjadi kendala yg serius karena seringkali ada tunggakan pembayaran dari pengguna air.
3. System Pompa Diesel membutuhkan perawatan rutin dan penyediaan suku cadang.
4. Membutuhkan tenaga operator dan tenaga tehnisi khusus untuk mengelola secara rutin.

Berdasarkan kondisi diatas maka kami rekomendasikan untuk mengimplementasikan System Pompa Air Tenag Surya (Solar Water Pumps) dengan alasan sbb:
1. Tidak membutuhkan BBM; Sehingga tidak diperlukan Iuran dari pengguna air dan tidak terpengaruh oleh kenaikan harga BBM.
2. Tidak membutuhkan tenaga operator untuk mengoperasikan system ini.
3. Memiliki usia pakai yang jauh lebih panjang disbanding system pompa diesel.
4. Kapasitas System Pompa bisa melayani untuk kebutuhan Irigasi sebagaimana dibutuhkan di lapangan.
5. Karena Energy yang digunakan berasal dari Cahaya matahari, maka Solar Water Pumps menghasilkan volume pemompaan lebih banyak saat kemarau, sedangkan saat musim hujan volume yang dipompa lebih sedikit, dengan cara ini maka kesetabilan supply air bisa lebih terjaga. Wilayah Rote memiliki periode kemarau yang lebih panjang daripada periode Hujan.
6. System ini TIDAK menggunakan BATTERY yang merupakan TITIK LEMAH dalam system Solar Cell. Maka dengan system ini NYARIS tidak dibutuhkan biaya operasional apapun.

PILOT PROJECT:
Sebagai Pilot project, system pompa di-desain untuk menyediakan pengairan untuk luasan area perkebunan jagung seluas 50 Ha.
Berdasarkan hasil survey dan wawancara dari petani setempat, saat ini digunakan mesin Pompa HONDA berbahan bakar bensin dengan kapasitas pompa 100L/Menit.

Data Survey sbb:
1. Jenis Tanaman yang dibudidayakan: Jagung
2. Luas area tanam : 3 Ha
3. Pompa : Centrifugal pumps dengan penggerak mesin HONDA
4. Kapasitas Pompa : 100 Liter / Menit
5. Durasi Pemakaian : 2 x 12 Jam / Minggu = 24 Jam / Minggu
6. Volume Air yang dibutuhkan utk 3Ha : 144 M3/Minggu
7. Volume Air yang dibutuhkan utk 1Ha : 144 / 3 = 48 M3 /Minggu = 6.9M3 / Hari

Dengan data diatas, maka untuk memenuhi kebutuhan air dengan Luas area sebesar 50 Ha dibutuhkan kemampuan pompa sebesar 50 x 6,9 = 343 M3 / Hari

System dan Kapasitas Pompa yang direkomendasikan adalah sbb:
- Type Pompa : Surface Pumps
- Penggerak : Solar Cell ( Tenaga Surya)
- Kapasitas Pompa : 500 M3 / Hari
- Kapasitas Panel Surya : 5.180 Watt-peak
- Distribusi : Perpipaan 5000 Meter HDPE 4”


Material Bill of Quantity

PEKERJAAN : PEMASANGAN SOLAR SELL PUMP
LOKASI :

No. URAIAN PEKERJAAN VOLUME SAT

A PENGADAAN BAHAN
1 SOLAR WATER PUMP SYSTEM
1 PUMPS LORENTZ (Surface Pumps) 3 Unit
2 PUMPS Controller LORENTZ PS1800 3 Set
3 Water Probe Sensor LORENTZ 3 Set
4 Splice Kit Cable Power 3 Set
5 Solar Switch Sensor 3 Set
5 PV SOLAR CELL SHARP 185 Wp 28Pcs
6 Pipa Suction da Discharge 2,5" 5 Btg
7 Fitting 10Set
8 Konstruksi Penyangga Panel 28Set
9 Kabel Panel 28Set
10 Kabel Beban 4 x 2.5mm 1 Roll
11 Kabel Sensor 1 Roll
12 Bolt n Nut 1 Lot
13 Accecories 1 Unit


B SYSTEM DISTRIBUSI
1 Pipa HDPE 3" 5.000Meter
2 Gate Valve 3" 5 Pcs
3 Fitting and Connector 1 Ls
4 Accecories 1 Ls


C Jasa
1 Mobilisasi Material / ongkos kirim 1 LS
2 Jasa Survey dan Design System 1 LS
3 Jasa Tehnisi Solar cell dan Pump 1 LS
4 Tiket dan akomodasi Technisi Solar Cell 6 Orang



Catatan :
Total Dynamic Head (TDH) 5,00 Meter Vertical
Pumps Flow rate (Debit) 500,00 M3 / Day
Kapasitas Panel Surya 5.180,00 Watt
Pipa Distribusi HDPE 3" 5.000,00 Meter

Pompa Air Tenaga Surya

Solar Water Pumping (SWaP) atau Pompa Air Tenaga Surya (PATS) adalah aplikasi Pembangkit Listrik Tenaga Surya (PLTS) untuk pompa air. Tersedia SWaP yang menggunakan Surface Pump (Pompa perm

ukaan/pompa apung; digunakan untuk memompa air permukaan dimana kedalaman permukaan air tanah tidak lebih dari 6 meter) dan Submersible Pump (Pompa celup; igunakan untuk memompa air tanah dimana kedalaman permukaan air tanah lebih dari 6 meter).

SWaP bekerja sesuai dengan kondisi intensitas cahaya matahari, oleh karena itu SWaP akan memompa air lebih banyak pada musim kemarau (Cahaya matahari lebih banyak) dan SWaP akan memompa air lebih sedikit pada musim penghujan (Cahaya matahari lebih sedikit).
SWaP telah di-design untuk dapat bekerja TANPA menggunakan Accu (Battery). Hal ini menguntungkan karena system SWaP menjadi lebih murah dan sangat handal (karena battery/accu menjadi titik lemah dari system PLTS karena apabila lupa dipelihara akan cepat rusak).
Pemilihan type dan kapasitas pompa yang kita butuhkan dapat dilakukan dengan membaca grafik yang telah disediakan oleh produsen SWaP LORENTZ, sedangkan untuk akurasi design maka kami sediakan bantuan untuk mengukur dan menentukan kapasitas pompa berdasarkan data yang dibutuhkan :
1. Letak lokasi instalasi yang direncanakan ( Desa – Kec – Kab – Propinsi)
2. Data Head Pump yang direncanakan (Ketinggian Pemompaan)
3. Data kebutuhan air harian (M3/Day) yang direncanakan.
Informasi diatas adalah data primer yang kita butuhkan dalam men-design system SWaP yg akurat.
Mengapa memilih Solar Water Pumps ? :

1. Tidak membutuhkan BBM;
2. Tidak membutuhkan tenaga operator untuk mengoperasikan system ini.
3. Memiliki usia pakai yang jauh lebih panjang disbanding system pompa diesel.
4. Kapasitas System Pompa bisa melayani untuk kebutuhan air bersih maupun Irigasi sebagaimana dibutuhkan di lapangan.
5. Karena Energy yang digunakan berasal dari Cahaya matahari, maka Solar Water Pumps menghasilkan volume pemompaan lebih banyak saat kemarau, sedangkan saat musim hujan volume yang dipompa lebih sedikit, dengan cara ini maka kesetabilan supply air bisa lebih terjaga. Wilayah NTT memiliki periode kemarau yang lebih panjang daripada periode Hujan.
6. SWaP TIDAK menggunakan BATTERY yang merupakan TITIK LEMAH dalam system Solar Cell. Maka dengan system ini NYARIS tidak dibutuhkan biaya operasional apapun.

SWaP™ terdiri dari 3 peralatan utama:

1. Modul Panel Surya; berfungsi untuk merubah Energy cahaya matahari menjadi energy listrik yang akan digunakan untuk menjalankan pompa.
2. Motor Controller ; Mengatur Energy Listrik yang dihasilkan oleh Panel Surya agar dapat dimanfaatkan secara maximum untuk menggerakkan pompa.
3. Pompa; merubah Energy listrik dari Controller menjadi energy gerak untuk memompa air.

SWaP dapat digunakan untuk :

1. System pompa air bersih bagi masyarakat di daerah terpencil dengan kapasitas sebesar 5M3 s/d 100M3 – perhari

2. Untuk system pompa irigasi bagi penyediaan air untuk pertanian dan peternakan.


SPESIFIKASI POMPA

Type Pompa : Brushless DC motor, progressive cavity pump, variable speed dan AC 3Phase Motor System.

Controller : Microprocessor MPPT/SMC integrated dg speed/control, indicator, , plug/socket, On/off Switch, IP 65 enclosure.

Rotor/Stator : 316 Stainless steel hard chrome rotor dan Nitrile rubber stator.
.
Optional : Water Level control, Float switch, Bore cap, stabilizer

Warranty : 2 tahun

Data proyek PATS dan PLTS 2010 - 2011:
1. Instalasi Solar Power System Kantor Kedubes Austria di Jl Diponegoro Jakarta 2010
2. Instalasi Solar Power System SPBU COCO Pertamina Cililitan 2010
3. Instalasi Solar Water Pumps proyek PNPM Mandiri Kab Berau Kaltim 2010 – 2011
4. Instalasi Solar Water Pumps proyek PAMSIMAS Kab Rote Ndao NTT 2010 – 2011
5. Instalasi Solar Water Pumps proyek Rehabilitasi Gempa Sumbar HEKS 2011
6. Instalasi Solar Water Pumps PNPM Mandiri Sumbar 2010 – 2011
7. Instalasi Solar Water Pumps PNPM Mandiri Kab Tanjung Balai Karimun Kepri 2010
8. Instalasi Solar Water Pumps PDAM Kab Rote Ndao NTT 2011
9. Instalasi Solar Water Pumps PNPM Mandiri ENDE NTT 2011
10. Instalasi Solar Water Pumps APBD Kab Ngawi Jatim 2011
